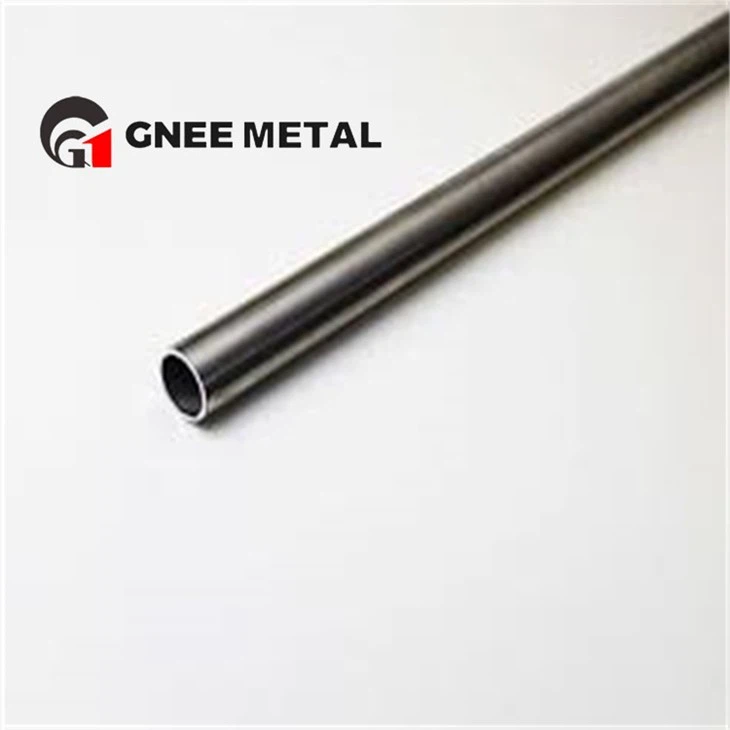

Tub recta Titani Gr 5 Gr 7 Gr 9
Aplicació: industrial, mèdica
Tècnica: sense costures
Grau: Gr1 Gr2 Gr5 Gr7 Gr12 Gr9 Gr11 Gr3 Gr6
Forma: rodona
Estàndard: ASTM B338 B348 GB JIS DIN
Descripció dels productes
Els aliatges de titani de grau 5 (Ti-6Al-4V), grau 7 (Ti-0.15Pd) i grau 9 (Ti-3Al-2.5V) són els materials més representatius en aplicacions de canonades crítiques a causa de la seva àmplia gamma d'usos i rendiment superior.
Cada grau d'aliatge de titani té una combinació única de propietats:
Els aliatges de titani de grau 5 presenten una resistència aeroespacial-.
Els aliatges de titani de grau 7 tenen una resistència a la corrosió inigualable.
Els aliatges de titani de grau 9 combinen força i una excel·lent conformabilitat.
Fabricant de tubs rodons de titani
Composició química (%)
|
Grau |
N |
C |
H |
Fe |
O |
Al |
V |
Ni |
Ti |
|
Gr1 |
0.03 |
0.08 |
0.015 |
0.2 |
0.18 |
/ |
/ |
/ |
bal |
|
Gr2 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
/ |
bal |
|
Gr3 |
0.05 |
0.08 |
0.015 |
0.3 |
0.35 |
/ |
/ |
/ |
bal |
|
Gr4 |
0.05 |
0.08 |
0.015 |
0.5 |
0.4 |
/ |
/ |
/ |
|
|
Gr5 |
0.05 |
0.08 |
0.015 |
0.4 |
0.2 |
5.5~6.75 |
3.5~4.5 |
/ |
bal |
|
Gr7 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
/ |
bal |
|
Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
bal |
|
Gr12 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
0.6~0.9 |
bal |
Titani Gr 5 Gr 7 Gr 9 Tub recte avantatge
(1). Segons el camp d'aplicació del client, es poden fer diferents dissenys en forma de disc, forma rodona, tub, bobina o perfil.
(2). Es processa tot el tub de titani, cosa que redueix l'articulació directa del tub i és més durador.
(3). Segons l'entorn utilitzat, utilitzeu canonades de diferents especificacions i gruixos per satisfer al màxim els requisits del client.
(4). Forta resistència a la corrosió.
Anàlisi comparativa: Gr5 vs Gr7 vs Gr9
Comparació de propietats mecàniques
| Propietat | Grau 5 | Grau 7 | Grau 9 |
|---|---|---|---|
| Resistència a la tracció (MPa) | 895 | 345 | 620 |
| Límit de rendiment (MPa) | 825 | 275 | 480 |
| Elongació (%) | 10 | 20 | 15 |
| Relació força-a-pes | ★★★★★ | ★★ | ★★★★ |
| Formabilitat | ★★ | ★★★★★ | ★★★★ |
| Soldabilitat | ★★★ | ★★★★★ | ★★★★★ |
Comparació de resistència a la corrosió
| Medi ambient | Grau 5 | Grau 7 | Grau 9 |
|---|---|---|---|
| Aigua de mar | Excel·lent | Excel·lent | Excel·lent |
| Àcids oxidants | Bé | Excel·lent | Bé |
| Àcids reductors | Fira | Excel·lent | Fira |
| Clorurs | Excel·lent | Excel·lent | Excel·lent |
| Alta temperatura | Excel·lent | Bé | Bé |
Comparació de costos
| Factor | Grau 5 | Grau 7 | Grau 9 |
|---|---|---|---|
| Cost de la matèria primera | Moderat | Alt | Moderat |
| Cost de fabricació | Més alt | Abaix | Moderat |
| Cost del cicle de vida | Baixa | Molt Baix | Baixa |
| Disponibilitat | Excel·lent | Bé | Bé |
Sol·licituds per grau: Guia de selecció
Quan triar el grau 5
Es requereix una alta resistència mecànica: recipients a pressió, components estructurals
Servei de temperatura elevada: fins a 400 graus (750 graus F)
Aplicacions aeroespacials: dissenys de pes-crítics
Aplicacions-resistents al desgast: on la duresa superficial és important
Quan triar el grau 7
Ambients extremadament corrosius – Àcids reductors, clorurs
Problemes de corrosió de les esquerdes: juntes juntes, brides
La fiabilitat-a llarg termini és crítica: cap aplicació-fallida
Processament químic – Manipulació d'àcids, medis agressius
Quan triar el grau 9
Equilibri de resistència i conformabilitat: configuracions complexes de canonades
Es requereix flexió en fred: radis ajustats sense recuit
Reducció de pes vs Grau 2 - Possibilitat de parets més primes
Sistemes hidràulics – Aeroespacial i marítim
Sobre nosaltres
La nostra capacitat de producció:
Disposem d'una instal·lació de fabricació-{-d'avantguarda-equipada amb tecnologia d'avantguarda- i professionals experimentats. Això ens permet oferir una gran capacitat de producció per satisfer les vostres necessitats de subministrament de canonades.
A continuació es mostra una visió general de les nostres capacitats de producció:
Producció anual: tenim la capacitat de produir 8.000 tones de titani per any.
Mides de canonades: les nostres línies de producció són capaços de produir canonades en diversos gruixos de paret.
L'equip professional ofereix tubs de titani gr5
Preguntes freqüents
P1: Es poden soldar tubs de titani de grau 5 al grau 7 o al grau 9?
Sí, amb una selecció de metall d'aportació adequada:
Gr5 a Gr5: farciment ERTi-5
Gr5 a Gr7: ERTi-5 o ERTi-7 (consultar sol·licitud)
Gr5 a Gr9: ERTi-9 normalment adequat
P2: Quina és la pressió màxima de les canonades de titani?
Les classificacions de pressió depenen del grau, la mida, el gruix de la paret i la temperatura. Consulteu ASME B31.3 per obtenir canonades de procés o codis de disseny específics. Com a pauta, la canonada Schedule 10S de grau 5 normalment pot gestionar 2000-4000 psi depenent del diàmetre.
P3: Aquests graus són adequats per al servei àcid (entorns H₂S)?
Generalment sí, però amb limitacions:
Grau 5: resistència limitada, pot requerir consideracions especials
Grau 7: excel·lent resistència al craqueig per tensió de sulfur
Grau 9: Bona resistència, sovint especificada per al servei àcid
P4: Quins acabats superficials estan disponibles per a aplicacions d'alta-puresa?
Per a aplicacions farmacèutiques, semiconductors i similars:
Superfícies internes electropoliades (Ra inferior o igual a 0,4 μm)
Netejada i passivada
Doble-bossa en condicions de sala neta
